从Threejs到Svelte-Cubed

王福强

2022-03-07


数字世界如果继续升级换代, 3D的普及应该是一个大的方向,2021年开始火热的元宇宙概念,其实也是3D继续一展拳脚的地方,当然, 配合AI、云计算等基础设施,可以进一步丰富3D世界的建设与绚丽。

要构建3D世界,已经有很多作业工具可以选用,毕竟, 3D建模也不是什么新鲜的事务了,传统的3D建模工具基于系统的能力, 新一代的3D建模工具则直接基于Web,那基于Web构建3D世界,依赖的主要是什么呢? 答案是WebGL(2022年可以关注WebGPU),而WebGL则是基于OpenGL等系统级API构建, 而传统的工具恰恰都是基于OpenGL这些API构建的。

WebGL使用称之为GLSL的编程语言编写图形渲染程序 1,这些程序一般成为shader(s),它们一般会被交给GPU去执行。编写GLSL不是什么赏心悦目的事情,大部分情况, 除非需要工业级精细和精密建模需要,我们一般会选择使用threejs来编写WebGL程序,我们可以把threejs理解成js当年的jquery, 它可以极大简化编写WebGL程序的难度。

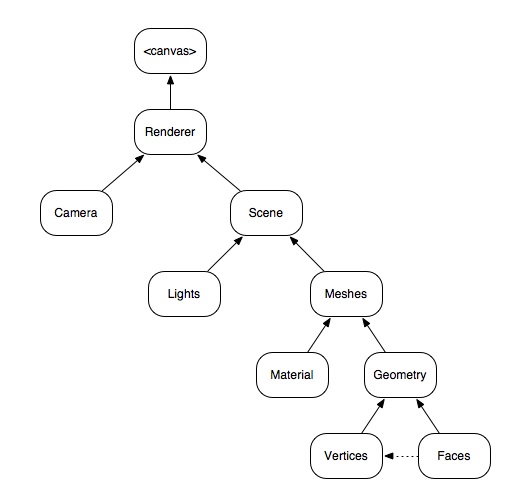

一个threejs程序通常由以下几个部分组成:

Meshes以下我们都可以理解成组成3D实体的部件, 一个Mesh通常由一个Geometry+一个或者多个Materials组成。

所有的Meshes添加到Scene组成一个SceneGraph然后跟Camera一起通过Renderer渲染到DOM的某个Canvas上。

空说无凭,让我Show you code:

<!DOCTYPE html>
<html>
    <head>
        <meta charset="utf-8">
        <title>My first three.js app</title>
        <style>
            body { margin: 0; }
        </style>
        <script src="three.js"></script>
    </head>
    <body>
        <script>
            const scene = new THREE.Scene();
            const camera = new THREE.PerspectiveCamera( 75, window.innerWidth / window.innerHeight, 0.1, 1000 );
            const renderer = new THREE.WebGLRenderer({antialias: true});
            renderer.setSize( window.innerWidth, window.innerHeight );
            document.body.appendChild( renderer.domElement );

            const geometry = new THREE.ConeGeometry(3,3,3);
            const material = new THREE.MeshNormalMaterial( { color: 0x3883F8 } );
            const cube= new THREE.Mesh( geometry, [material,material] );
            scene.add( cube );

            camera.position.z = 5;

            const light = new THREE.AmbientLight( 0x404040 ); // soft white light
            scene.add( light );

            var pointLight = new THREE.PointLight( 0xffffff, 1 );
            pointLight.position.set( 25, 50, 25 );
            scene.add( pointLight );

            function animate() {
                requestAnimationFrame( animate );

                cube.rotation.y += 0.01;
                renderer.render( scene, camera );
            }
            animate();
        </script>
    </body>
</html>

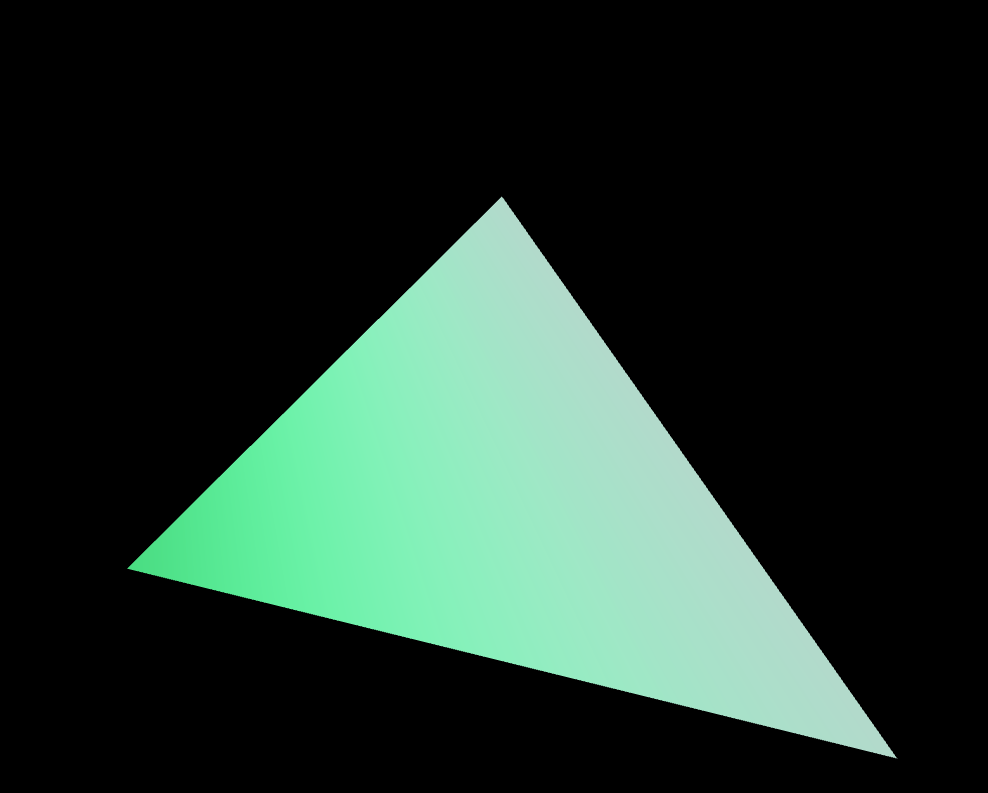

如果我打开这个页面,就可以看到一个旋转的三角了(当然,你也可以点击下面的图片直接看效果):

这虽然是最简单的threejs程序了,但依然有很多概念需要理解,比如我们向Scene了添加了Light, 我们把Camera的位置重新设置, 我们通过requestAnimationFrame来调度渲染等。

不过,一旦理解了threejs的基础概念和API支持,再使用svelte-cubed来开发就更加方便了。

svelte-cubed是svelte框架 2作者Rich Harris开发的实验性类库(当前状态), 它延续了svelte的理念,通过声明式(declaritive)组件的方式来构建threejs应用,比如,上面的demo通过svelte-cubed重构之后就很简单了:

import * as THREE from 'three';
import * as SC from 'svelte-cubed';

<SC.Canvas antialias background={new THREE.Color('papayawhip')} shadows fog={new THREE.FogExp2('papayawhip', 0.1)}>
        <SC.Mesh geometry={new THREE.ConeGeometry()} position={[3, 3, 3]}
             material={new THREE.MeshNormalMaterial({ color: 0x3883F8 })}/>
    <SC.PerspectiveCamera position={[0, 0, 5]}/>
    <SC.OrbitControls enableZoom={true} maxPolarAngle={Math.PI * 0.51}/>
    <SC.AmbientLight intensity={0.6}/>
    <SC.PointLight .../>
</SC.Canvas>

附带着,通过引入一行<SC.OrbitControls enableZoom={true}/>我们就可以通过鼠标与3D实体和场景进行交互 3

另一个好处就是,借着Svelte的编译,我们顺道还完成了treeshaking,把不需要的js依赖去除掉了,用户加载的资源更少,自然也就更快。

没骗你吧? svelte-cubed是不是让threejs更简单?

当然,svelte-cubed因为还是在试验期,不够成熟和完善,所以,文档方面完成度也不高,很多组件如果要深入了解只能自己读代码,但个人感觉理念很好,期望它能尽快完善起来啦~


  1. GLSL全称为OpenGL Shading Language↩︎

  2. 啥?你不知道svelte框架是啥?那我就不得不王婆卖瓜了,可以看看我写的Simple Svelte↩︎

  3. 这里有一个使用svelte-cubed开发的简单3D应用↩︎
